안녕하세요 범용테크놀러지입니다.
오늘은 카트리지 히터의 종류와 도면,
직경별 제작 가능한 길이에 대해서 소개하려고 합니다.

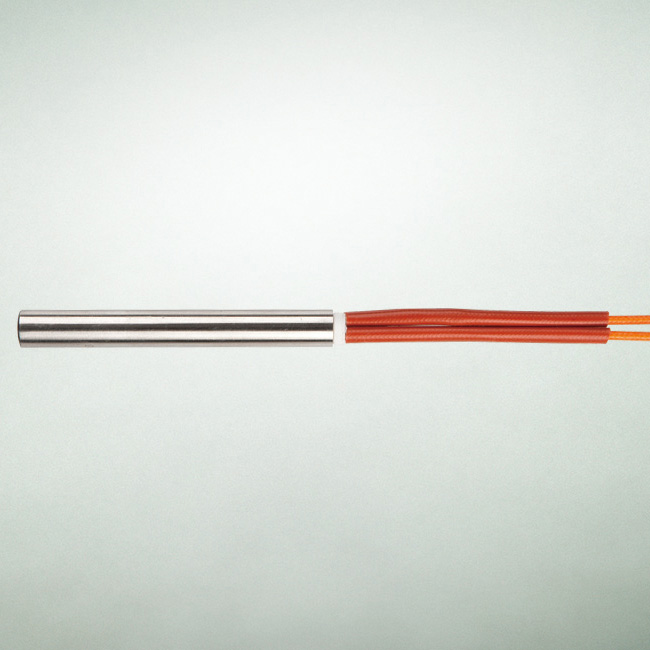

카트리지 히터의 종류 & 도면
직경별 제작 가능 길이
표준형
직경별 제작 가능한 길이
6ø~6.5ø - 50mm~300mm
8ø~9.42ø - 50mm~400mm
10ø~20ø - 50mm~600mm
최고사용온도 600℃ (히터 표면온도 기준)
BCHS(기본)
BCHA(브라켓 A)
BCHB(브라켓 B)
BCHC(브라켓 C)
BCHE(보호캡)
BCHF(플렉시블)
BCHSP(널링)
널링+스프링+브라켓 C형
BCHKN(널링L)
널링+브라켓C형
BCHP (플러그)
BCHTM (센서 - 중앙)
BCHTB(센서 - 말단)
표준 - 균열형
직경별 제작 가능한 길이
6ø~6.5ø - 50mm~300mm
8ø~9.42ø - 50mm~400mm
10ø~20ø - 50mm~600mm
최고사용온도 600℃ (히터 표면 온도 기준)
BCHQA(표준)
권선 비율 1.1 : 1 : 1.1
BCHQB(표준)
권선 비율 1.3 : 1 : 1.3
BCHQAC(브라켓 C형)
권선 비율 1.1 : 1 : 1.1
BCHQBC (브라켓 C형)
권선비율 1.3 : 1 : 1.3
고온형
직경별 제작 가능한 길이
6ø~6.5ø - 50mm~300mm
8ø~9.42ø - 50mm~400mm
10ø~20ø - 50mm~600mm
최고사용온도 871℃ (히터 표면온도 기준)
BCHH (기본형)
BCHHB(브라켓 B형)
BCHHC (브라켓 C형)
BCHHE (보호캡) - 단자 보호
BCHHF(플랙시블) - 리드선 보호
BCHHSP (널링) - 널링+스프링+브라켓 C형
BCHHP(플러그)
고온 - 균열형
직경별 제작 가능한 길이
6ø~6.5ø - 50mm~300mm
8ø~9.42ø - 50mm~400mm
10ø~20ø - 50mm~600mm
최고사용온도 871℃ (히터 표면온도 기준)
BCHHQA(기본)
권선 비율 - 1.1 : 1 : 1.1
BCHHQB(기본)
권선 비율 - 1.3 : 1 : 1.3
BCHNA(브라켓 A)
BCHNB(브라켓 B)
BCHNC(브라켓 C)
BCHNE(보호캡) - 단자 보호
BCHNF(플렉시블)
BCHNSP(널링) - 널링+스프링+브라켓 C형
BCHNK (널링 L) - 널링 + 브라켓 C형
BCHNP(플러그)
BCHNTM(센서) - 센서 위치 중앙
BCHNTB(센서) - 센서 위치 말단
비열 - 균열형
직경별 제작 가능한 길이
6ø~6.5ø - 50mm~300mm
8ø~9.42ø - 50mm~400mm
10ø~20ø - 50mm~600mm
최고사용온도 600℃ (히터 표면온도 기준)
BCHNQA (기본)
BCHNQB(기본)
BCHNQAC(브라켓 C형)
오늘은 카트리지 히터의 종류와 직경별 제작 가능한 길이,
사용 가능 온도에 대해서 소개해드렸습니다.
궁금한 사항이 있으시면 전화 문의 및 톡톡 문의해주시고,
홈페이지에도 많은 제품들이 나와있으니 홈페이지 방문 부탁드립니다.
